LP-200晶体管MC唱头放大器

继承了高端电子管MC唱放的经验，继续采用电源和放大分体的方式，面板简
洁大方，尽可能的消除潜在影响性能的因素。
在传统的唱头放大器设计中，大多数唱放都是以40dB RIAA均衡放大给MM
唱头使用，同时在MM的输入端额外增加20dB的平坦放大级，从而达到MC唱
头放大所需的60dB增益，这个放大级甚至是可以是一个单独的组件，一般叫
做MC前置放大器或者前前置放大器。
但是EIZZ的唱头放大器开发了不同的策略，采用的是两级均衡放大，同时两
级设置固定增益工作，MM和MC采用了相同的有源放大线路，同时性能完全
一致。

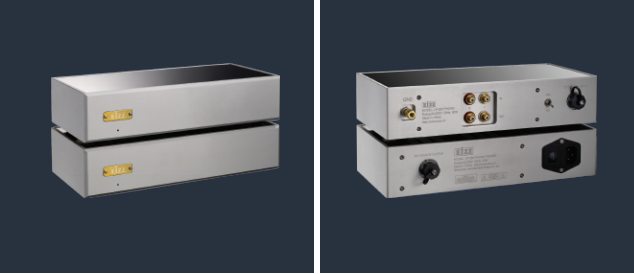

分体衰减式电子管MC唱头放大器

该唱放专门为高端MC唱头玩家打造设计，为了极大限度的保证信

噪比和高精度的RIAA网络，面板非常简洁，去掉了所有潜在影响唱

放性能的功能，仅仅保留了LED的指示灯。

线路设计思路和方案实施：

支持mm放大，支持MC放大；
内置英国MC唱头升压牛；
整机无大环路负反馈；
纯电子管甲类开环放大线路设计；
衰减式无反馈CR类型RIAA EQ网络；

系统入门版本耦合电容为MCAP金银膜，但提供了很大的空间给高端客户
进行定制升级，可以升级到杜兰耦合电容,VCAP电容，JENSEN等发烧电容

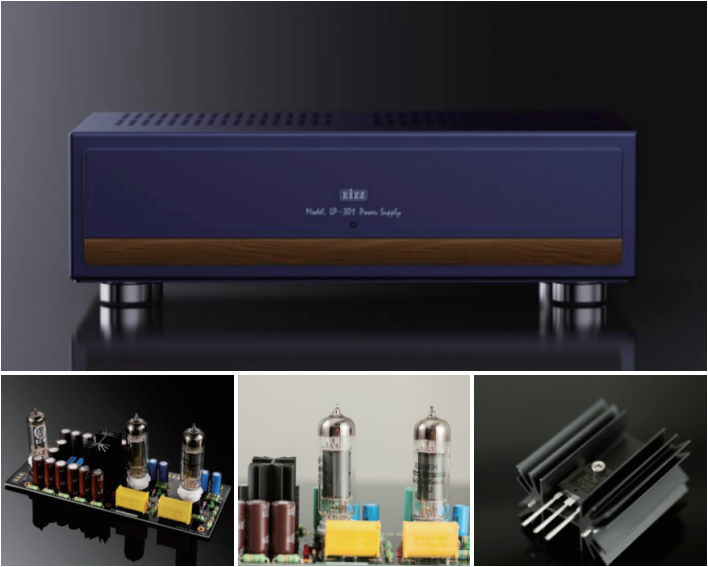

分体衰减式电子管MC唱头
放大器分体电源

唱放电源设计一直都是难点，特别是无负反馈电子管开
环放大的衰减式RIAA网络唱放，这对我们的设计师提出
了更高的要求和挑战。衡量优秀的电源主要是宽频带、
输出纹波低、稳定输出内阻以及抗干扰的能力强，我们
的电源在这方面达到了非常优秀的性能：
PRODUCT CATALOGUE
P/25 — www.eizz.cn www.eizz.cn — P/26
LP PLAYER FLEXIBILITY SOLUT

电源性能：
极低的纹波输出，低至2uV
极低的输出内阻，在0-2MHz的频率范围内4mΩ
电源的频带范围，0-20mHz
电源设计特点:
电子管EZ81整流
分段式RC滤波，极限对100Hz电源干扰频率从6dB/倍
频的衰减提高到24dB/倍频的衰减
Gyrators合成电感器引入
EL84/ECL200浮地模式稳压输出
共模滤波模式，灯丝稳压恒流供电

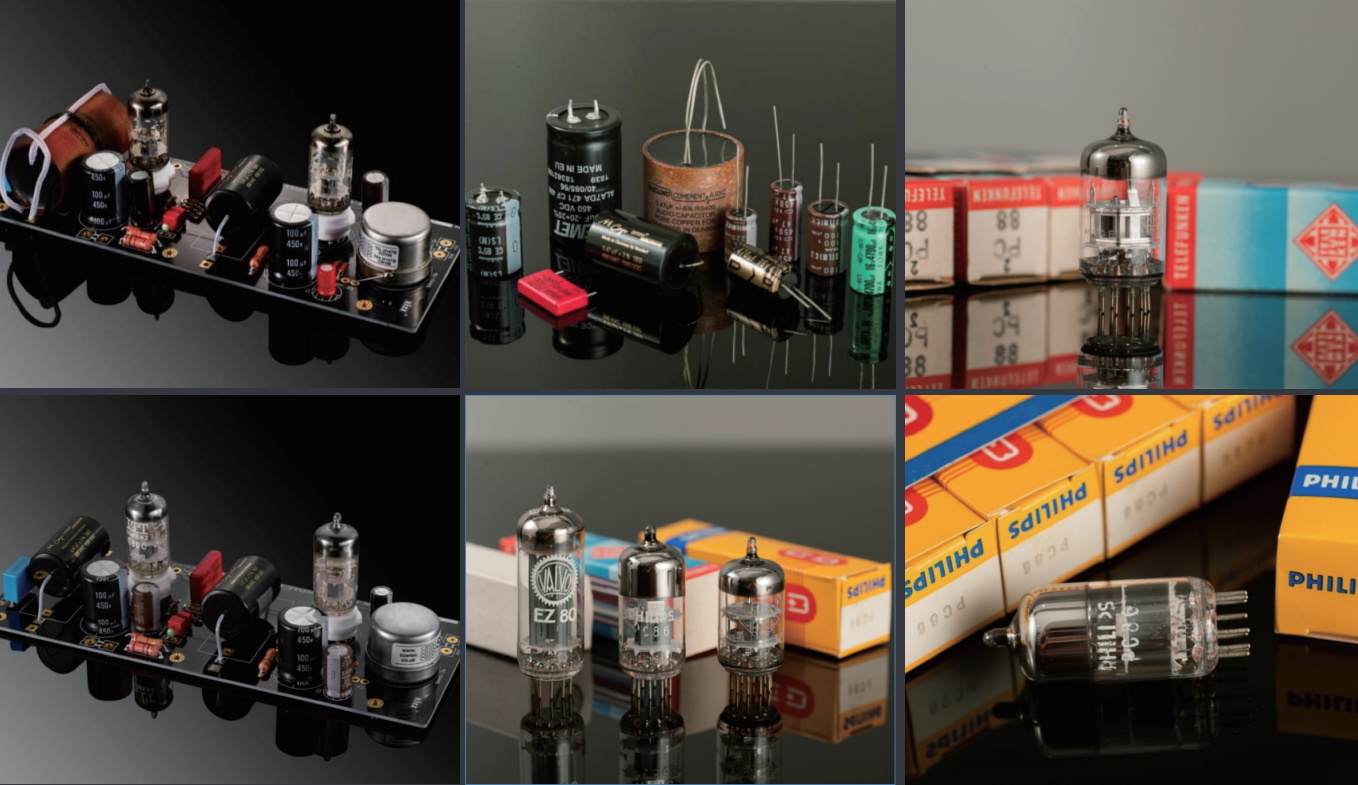

衰减式电子管MC唱头放大器分体内部及零件
